01
光源を調整
光源の位置、角度、広がり、光線数を変更できます。
光の反射を、
手早く
スケッチする。
LightSketch+は、光源・反射面・レンズを配置して、光の進み方を2Dで確認できる簡易シミュレーターです。 照明設計の初期検討、DIY、学習用途に使えます。
Features
ざっくり試して、
すぐ見比べる。
02
反射面を編集
反射面の点を動かして、光の跳ね返り方を確認できます。
03
レンズを追加
屈折率を設定して、レンズによる光の変化を試せます。
04
結果を見える化
照射分布、簡易配光カーブ、配光形状を確認できます。
05
保存と出力
検討パターンを保存し、反射面などの形状をDXFとして出力できます。
06
3D配光ビューア
CSV、JSON、サンプル配光などを読み込み、3D形状として確認できます。
Use Cases
こんな検討に
向いています。
複雑な解析の前に、形を少し変えたら光の向きがどう変わるかを見たい場面に向いています。 3D配光は補助機能として、配光データの形状確認に使えます。
照明器具の初期アイデア確認
DIYや工作の反射チェック
入射、反射、屈折の教育・説明
配光データの形状確認

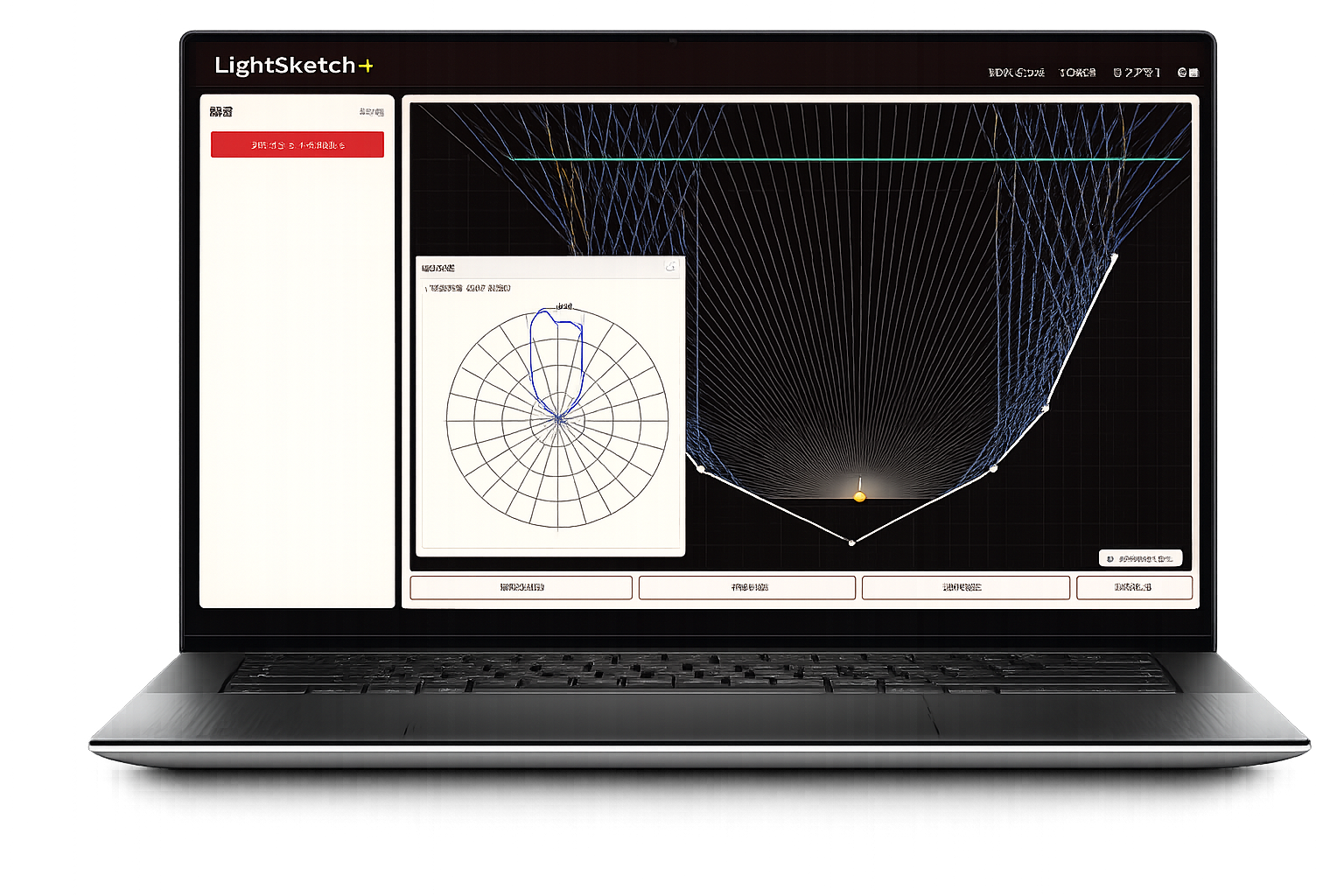

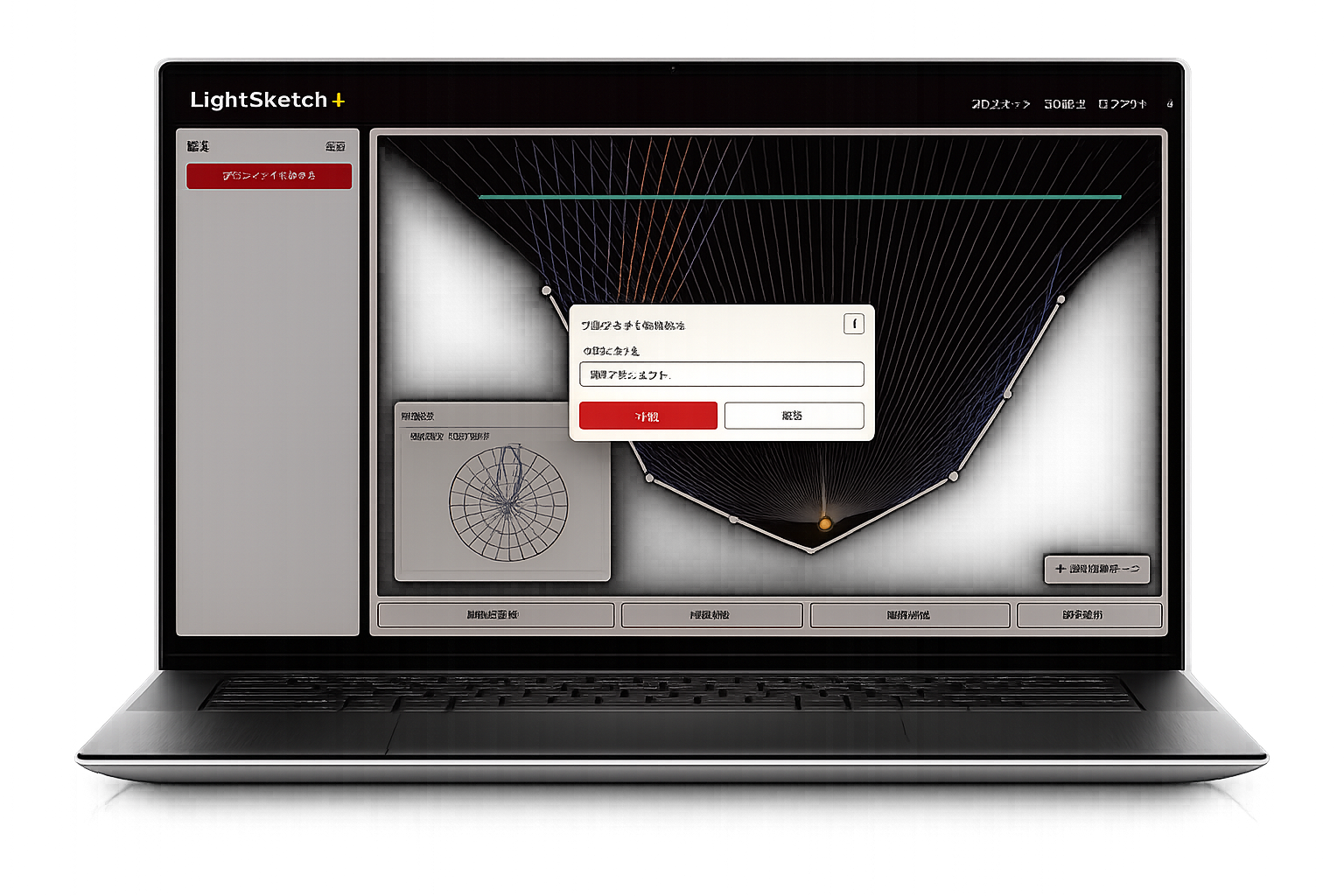

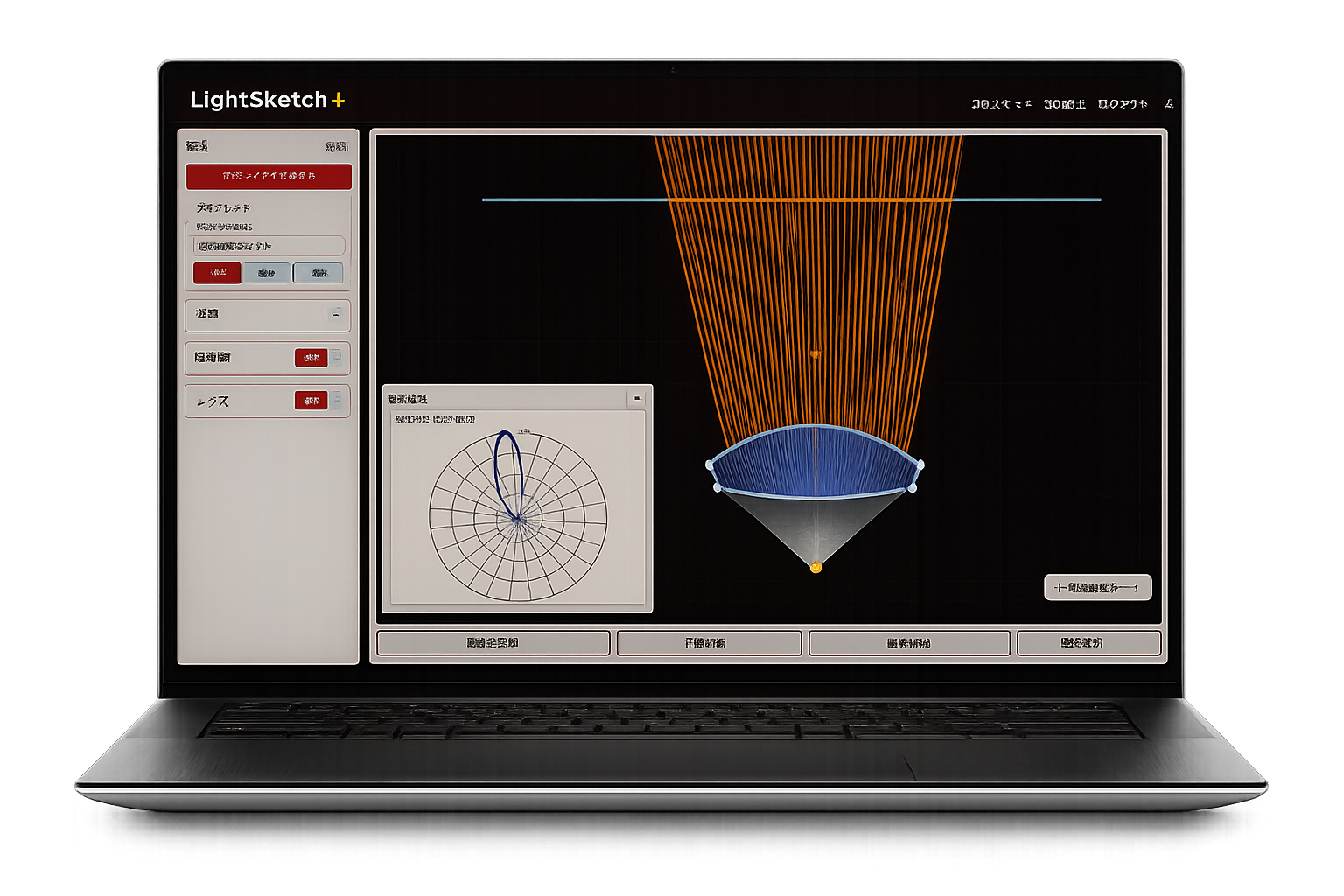

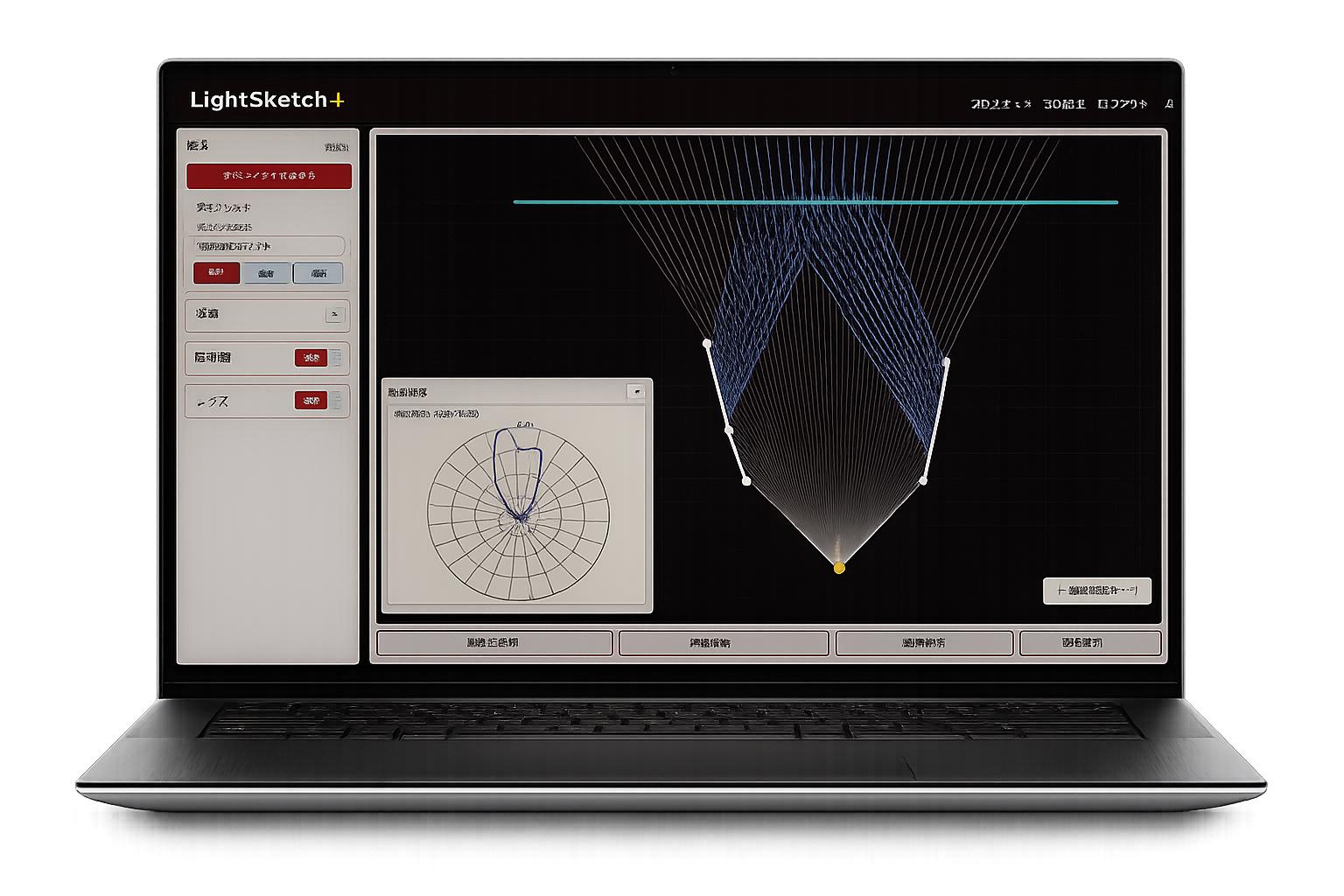

Screens
画面を見ながら、
光の流れを調整。
光源、反射面、レンズを動かしながら、結果の変化を画面上で見比べられる構成です。
横にスクロールできます
Flow
使い方はシンプル。
01 作成
新規作成または保存済みプロジェクトを開きます。
02 設定
光源の位置、角度、広がり、光線数を調整します。
03 編集
反射面やレンズの点をドラッグして形を変えます。
04 確認
照射分布、配光カーブ、配光形状を確認します。
05 出力
必要に応じてプロジェクト保存やDXF出力を行います。
Notice
高精度解析ではなく、
初期検討向けです。
LightSketch+は、初期検討や学習のための簡易ツールです。高精度な光学解析、実測値との完全一致、製品設計の最終判断には向いていません。
